Nave agrícola en Moguer: cimentación profunda y diseño con metodología BIM

Situación de partida

Una explotación agrícola de Moguer necesitaba una nave de apoyo de 280 m² para dar servicio a la finca. Sobre el papel, un encargo de manual. En la práctica, dos frentes lo complicaban: el encaje urbanístico en suelo no urbanizable de especial protección, y sobre todo el terreno, que escondía una sorpresa bajo la superficie.

El estudio geotécnico —una calicata y tres sondeos penetrométricos— reveló que la parcela tenía un relleno antrópico: tierras aportadas, no naturales, sin la capacidad portante necesaria para sostener la estructura. Una cimentación superficial convencional, la que llevaría cualquier nave agrícola de este tamaño, no era viable aquí.

Los retos técnicos

1. Un terreno con relleno antrópico: cimentación profunda por pozos

La solución pasaba por buscar el terreno firme en profundidad. Se proyectó una cimentación mediante pozos de hormigón empotrados a partir de -3,00 m, atravesando el relleno antrópico y el suelo vegetal hasta apoyar en el estrato competente —una mezcla de gravas, arenas y arcillas con capacidad portante real—, sobre el que se dispusieron zapatas arriostradas con una tensión de trabajo de hasta 2,1 kp/cm².

Es una solución de cimentación profunda poco habitual en una nave agrícola, y es exactamente el tipo de decisión que separa un proyecto bien resuelto de uno que da problemas en obra: ignorar el relleno antrópico y cimentar en superficie habría comprometido la estabilidad de toda la estructura.

2. Proyecto con metodología BIM

Todo el proyecto se desarrolló con un flujo de trabajo BIM que integró tres herramientas:

• Revit como modelo central: el modelado 3D de la nave y la generación de planos a partir de ese modelo único.
• CYPE 3D para el cálculo de la estructura metálica y de la cimentación profunda.
• Medición Pro para las mediciones y el presupuesto, alimentadas directamente desde el modelo de Revit.

Trabajar así no es un adorno: aportó ventajas concretas a este proyecto. El cálculo estructural se resolvió de forma integrada en 3D; el modelo permitió detectar errores e incoherencias antes de llegar a obra; las mediciones y el presupuesto salieron automáticamente del modelo, con la fiabilidad que eso da; y el cliente pudo ver su nave en 3D antes de construirla.

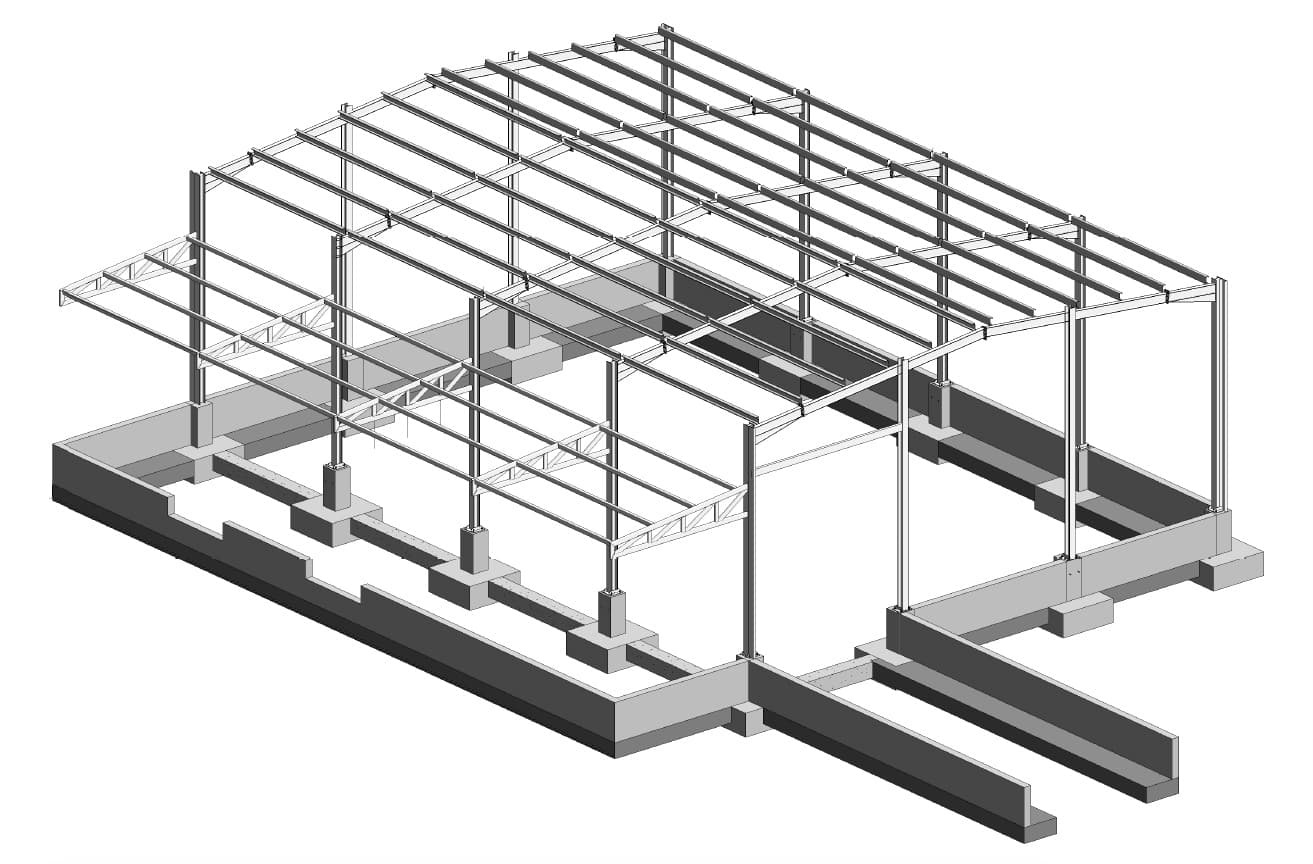

La sinergia con el reto anterior es lo interesante: modelar en 3D una cimentación profunda que no es trivial —pozos, arriostramientos, encuentros con la estructura metálica— reduce drásticamente el riesgo de sorpresas durante la ejecución. El modelo anticipa lo que de otro modo se descubriría a pie de obra.

3. Encaje urbanístico en suelo protegido

La finca se sitúa en suelo no urbanizable de especial protección por su uso agrícola (Normas Subsidiarias de Moguer, arts. 526 y 529). El proyecto justificó que la nave es una edificación al servicio y apoyo de la explotación —uso permitido— y que la ocupación construida quedaba muy por debajo del límite del 5%: 280 m² sobre una finca de más de 50 hectáreas suponen una ocupación inferior al 1%.

Resultado

El proyecto resolvió los dos frentes que lo complicaban: una cimentación profunda por pozos diseñada a partir del estudio geotécnico para salvar el relleno antrópico, y un flujo BIM completo que dejó la estructura calculada, los planos generados desde el modelo y las mediciones cerradas antes de pisar la obra.

La nave se construyó y está hoy en uso al servicio de la explotación, con la cimentación resuelta sobre el terreno firme y sin las incidencias que un relleno antrópico mal tratado habría provocado. Un buen ejemplo de que anticipar el problema en el modelo —y en el geotécnico— se traduce en una obra sin sorpresas.
